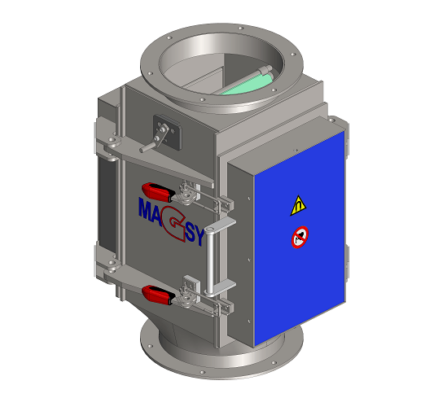

Séparateur magnétique à plaques MSP – Classic

Tailles des modèles et solution du séparateur

Le séparateur MSP – Classic est fabriqué pour pouvoir être raccordé à un réseau de tuyauterie qui sera de section circulaire ou carrée.

Modèles du séparateur MSP – Classic qui sont fabriqués en standard, tailles:

• Pour des réseaux de tuyauterie de section circulaire de diamètre : 100 ; 150 ; 200 ; 250 ; 300 mm
• Pour des réseaux de tuyauterie de section carrée de dimensions : 100×100 ; 150×150 ; 200×200 ; 250×250 ; 300×300 mm

En cas de besoin (des dimensions de raccordement atypiques, des dimensions plus importantes que celles citées ci-dessus, une hauteur de construction insuffisante), la société MAGSY est prête à fabriquer des séparateurs MSP Classic dont les dimensions seront modifiées pour mieux correspondre à l’espace disponible – fabrication sur mesures.

Le séparateur magnétique conçu pour être installé sur une tuyauterie DN 200 et qui est équipé d’aimants en ferrite (soit le séparateur MSP 200 F – Classic) est toujours en stock et il peut donc être livré immédiatement

Principaux avantages du séparateur MSP – Classic:

• • • Séparation dans des matières difficilement pénétrables et ayant tendance à former des grumeaux
    • Séparation dans des matières abrasives
    • Peut être équipé d’aimants en ferrite ou d’aimants néodymes NdFeB très puissants afin d’atteindre un niveau de séparation magnétique maximal
    • Un champ magnétique comportant quatre ou sept circuits magnétiques
    • Permet de séparer également des impuretés ferromagnétiques de grande taille (vis, clous, etc.)
    • Toit de ramassage réglable (et pouvant être facilement démonté en cas de nécessité)
    • L’accent est mis sur la sûreté du travail – les aimants sont fixés au corps du séparateur
    • Les aimants situés dans les portes sont protégés par une tôle en inox – les aimants ne sont donc pas en contact direct avec la matière séparée
    • Les parois latérales du séparateur comportent un hublot transparent (translucide) qui vous permet de contrôler facilement la quantité d’impuretés ayant été collectées
    • Les portes sont équipées d’un « nez » qui empêche les métaux capturés de se détacher et de retourner dans le flux de matière séparée

Haut niveau de finition mécanique – emploi des meilleurs matériaux, haute précision de l’usinage mécanique, résistance, durabilité, préparation au montage

Spécification technique fondamentale du séparateur MSP – Classic

Équipements magnétiques

• Aimants en ferrite ou aimants néodymes NdFeB très puissants

Résistance thermique du matériau magnétique

• En standard : jusqu’à 80 ˚C
• En option : jusqu’à 150 ˚C

Puissance magnétique

• Aimants en ferrite : 2000 – 2500 G
• Aimants néodymes NdFeB : 6000 – 7000 G

Nettoyage du séparateur

• Il est nécessaire d’interrompre le flux de matière pour pouvoir nettoyer le séparateur
• Après avoir ouvert les portes, il est possible de retirer manuellement les métaux collectés

Matériau

• En standard : acier inoxydable 1.4301 / AISI 304.
• En option : acier inoxydable 1.4404 / AISI 316L (pour un pH acide)

Matériau du joint des portes

• En standard : joint en caoutchouc dont la qualité correspond à l’objectif de la séparation et aux conditions d’exploitation
• En option : joint alimentaire qui est conforme à une utilisation dans le domaine de l’industrie alimentaire

Tous les matériaux sont certifiés et leur qualité répond aux normes européennes en vigueur.

Traitements de surface

• Sablage mécanique – pour une utilisation dans l’industrie alimentaire, les renfoncements et les soudures situés à l’intérieur de l’armoire sont traités conformément aux exigences stipulées par les normes alimentaires (en option).
• En option, il est également possible de livrer une version polie

Composants de liaison et de raccordement

• En standard : raccordement par bride en fonction des dimensions du réseau de tuyauterie
• En option : attache JACOB en fonction des dimensions du réseau de tuyauterie

Les interfaces des brides font partie intégrante du produit. En option, il est possible de prévoir d’autres composants de liaison et de raccordement (comme un « tuyau lisse » par exemple) – sera alors considéré comme une version non-standard.

Finition mécanique

Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Un contrôle de sortie très strict des soudures garantit une haute qualité de sortie.

Demandez plus d´info!

Nous produisons sur mesure.
