Séparateur magnétique rotatif MSVR Standard – UP

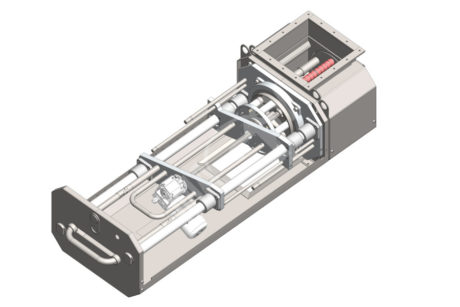

MSVR Standard – UP : les aimants sont sortis de l’espace de travail et nettoyage

Taille des différents modèles et résolution du séparateur

Tout comme la gamme inférieure STANDARD, le séparateur MSVR STANDARD – UP a été conçu pour être raccordé à une tuyauterie carrée. Si vous souhaitez l’installer sur une tuyauterie circulaire, il sera nécessaire de prévoir des pièces de transformation qui vous permettront de passer d’une tuyauterie carrée à une tuyauterie circulaire. Sur simple demande de votre part, nous nous ferons un plaisir de vous fournir ces pièces de transformation.

Modèles de séparateurs MSVR Standard – UP qui sont fabriqués en standard, tailles

Pour une tuyauterie carrée ayant des dimensions de : 200×200 ; 250×250 ; 300×300 ; 350×350 ; 400×400 mm Sur demande du client (dimensions de raccordement atypiques, hauteur d’encombrement insuffisante), nous pouvons vous fabriquer un séparateur MSV STANDARD – UP dans des dimensions spécifiques qui répondront aux dispositions du client – fabrication sur mesures.

Principaux avantages du séparateur MSVR STANDARD – UP

• Une séparation fiable – la rotation des noyaux magnétiques permet de créer un labyrinthe de chute parfait.
• Un haut niveau de séparation – emploi d’aimants néodymes NdFeB les plus puissants et réduction des pertes de force magnétique en usinant précisément la paroi du tube recouvrant le noyau magnétique pour obtenir une épaisseur la plus fine possible.
• En option, il est possible de sélectionner un degré d’équipement des noyaux magnétique de niveau I ou II>

• Une solution innovante de l’intégralité du système, ce qui concerne également l’excellente conception du recouvrement des noyaux – économies en termes de frais d’exploitation à investir dans la maintenance des équipements.
• Un équipement compact, les noyaux magnétiques font partie intégrante du coffret, un bac à déchets de Fe amovible est fourni avec le produit – | aucun dispositif de nettoyage supplémentaire n’est donc nécessaire.
• Le système de nettoyage manuel est le système le plus confortable du point de vue des opérateurs = il suffit de faire coulisser les différents composants pour les sortir, réduction des pertes de temps du point de vue des opérateurs, haut niveau de protection en termes de sécurité du travail !
• Un haut niveau de finition mécanique – emploi des meilleurs matériaux, haute précision en termes de finition, résistance, durabilité, préparation au montage.
• Les noyaux magnétiques sont en permanence recouverts par des soufflets de recouvrement, ils ne peuvent donc pas être salis ou endommagés durant le processus de nettoyage.

En fonction du niveau de séparation magnétique, du niveau de protection des équipements technologiques ou du niveau de protection du produit qui sont souhaités, le noyau magnétique pourra être équipé de différents circuits magnétiques et ce, dans deux niveaux standardisés. Cela signifie donc que la priorité sera donnée soit à l’induction magnétique soit à la valeur de la force d’adhérence. En fonction de ces critères, il sera ensuite possible de sélectionner la composition du noyau et ce, dans des niveaux allant de I à II.

Informations relatives à la sécurité et à la qualité des séparateurs

Nous faisons tout pour que nos séparateurs soient de très haute qualité

Spécification technique fondamentale des séparateurs MSVR STANDARD – UP

Équipement magnétique

• Aimants NdFeB très puissants placés dans des tubes de recouvrement
• Aimant extérieur en forme d’anneau de Ø = 29 mm, Tube extérieur de Ø = 31-32 mm, en fonction de la puissance magnétique

Résistance thermique du matériau magnétique

• En standard : jusqu’à 80 °C
• En option : jusqu’à 150 °C

Puissance magnétique

• Possibilité de sélectionner parmi 2 niveaux (I – II) en fonction de l’objectif de la séparation et des conditions d’exploitation

Système de grilles

• Noyaux magnétiques rotatifs et pouvant être sortis, tubes de recouvrement stationnaires – fixes

Labyrinthe de chute

• Le composant rotatif garantit la création d’un labyrinthe de chute parfait.

Matière du coffret, du composant magnétique

• En standard : acier inoxydable 1.4301 / AISI 304.
• En option : acier inoxydable 1.4404 / AISI 316L (pour un pH acid

Matière du joint de la porte

• En standard : joint en caoutchouc dont la qualité dépendra de l’opération de séparation à réaliser et des conditions d’exploitation
• En option : joint alimentaire conforme à une utilisation dans l’industrie alimentaire

Tous les matériaux sont certifiés et ont une qualité qui répond aux exigences des normes européennes.

Traitements de surface

• Surfaces extérieures du coffret et cadre de la grille : grenaillage mécanique à l’aide d’un mélange céramique
• Surface extérieure des tubes de la grille : grenaillage mécanique ou polissage en option

Les surfaces intérieures du coffret sont mécaniquement grenaillées ; pour l’industrie alimentaire, les recoins et les soudures situés à l’intérieur du coffret sont traités conformément aux exigences définies par les normes alimentaires (en option).

Éléments de raccordement

• En standard : une bride correspondant aux dimensions de la tuyauterie
• Les interfaces des brides sont fournies avec le produit.

Guidage linéaire du déplacement

• Guidage linéaire très précis, surfaces de coulisse étanches à la poussière

Matière du sac flexible de recouvrement (sac qui recouvre les noyaux magnétiques durant le nettoyage)

• Kortexin

Finition mécanique

• Nous garantissons une finition mécanique de qualité et très précise.

Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Le contrôle de sortie très strict appliqué aux soudures garantit un résultat de haute qualité.
