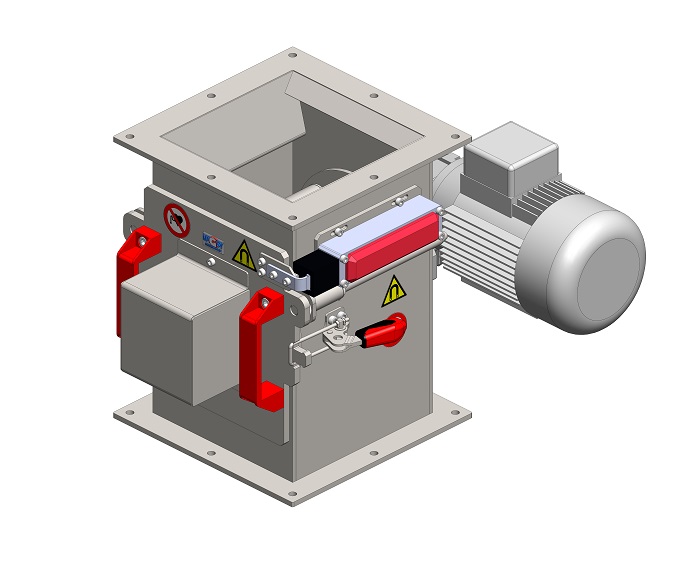

Séparateur magnétique rotatif MSVR – Standard

Taille des différents modèles et résolution du séparateur

En standard, le séparateur MSVR STANDARD est conçu pour être raccordé à une tuyauterie de section carrée. Si vous souhaitez l’installer sur une tuyauterie circulaire, il sera nécessaire de prévoir des pièces de transformation qui vous permettront de passer d’une tuyauterie carrée à une tuyauterie circulaire. Sur simple demande de votre part, nous nous ferons un plaisir de vous fournir ces pièces de transformation.

Modèles de séparateurs MSV Standard qui sont fabriqués en standard, tailles :

Pour une tuyauterie carrée ayant des dimensions de : 200×200 ; 250×250 ; 300×300 ; 350×350 ; 400×400 mm Sur demande du client (dimensions de raccordement atypiques, hauteur d’encombrement insuffisante), nous pouvons vous fabriquer un séparateur MSV STANDARD dans des dimensions spécifiques qui répondront aux dispositions du client – fabrication sur mesures.

Principaux avantages du séparateur MSVR STANDARD :

• Une séparation fiable – la rotation des noyaux magnétiques permet de créer un labyrinthe de chute parfait.
• Un haut niveau de séparation – emploi d’aimants néodymes NdFeB les plus puissants et réduction des pertes de force magnétique en usinant précisément la paroi du tube recouvrant le noyau magnétique pour obtenir une épaisseur la plus fine possible.
• En option, il est possible de sélectionner un degré d’équipement des noyaux magnétique de niveau I ou II.

• Un haut niveau de finition mécanique – emploi des meilleurs matériaux, haute précision en termes de finition, résistance, durabilité, préparation au montage
• Un système de nettoyage simple pour les opérateurs – un système de tubes de recouvrement qui peuvent être sortis des noyaux magnétiques à l’aide d’un dispositif de nettoyage de conception ergonomique.

En fonction du niveau de séparation magnétique, du niveau de protection des équipements technologiques ou du niveau de protection du produit qui sont souhaités, le noyau magnétique pourra être équipé de différents circuits magnétiques et ce, dans deux niveaux standardisés. Cela signifie donc que la priorité sera donnée soit à l’induction magnétique soit à la valeur de la force d’adhérence. En fonction de ces critères, il sera ensuite possible de sélectionner la composition du noyau et ce, dans des niveaux allant de I à II. Le principal avantage du nettoyage du composant magnétique réside dans le fait que ce ne sont pas les noyaux magnétiques qui sont sortis des tubes de recouvrement en inox mais que dans le cas de notre solution STANDARD, les tubes de recouvrement sont tirés hors des noyaux magnétiques, ce qui maximise la sécurité du travail au moment du nettoyage du séparateur magnétique – il n’est ainsi pas possible de déposer séparément les noyaux magnétiques et il n’existe donc pas de risque de blessure due à un « coincement » entre les noyaux magnétiques et les objets métalliques.

Spécification technique fondamentale des séparateurs MSVR STANDARD

Équipement magnétique

• Aimants NdFeB très puissants placés dans des tubes de recouvrement
• Aimant extérieur en forme d’anneau de Ø = 29 mm, Tube extérieur de Ø = 31-32 mm, en fonction de la puissance magnétique

Résistance thermique du matériau magnétique

• En standard : jusqu’à 80 °C
• En option : jusqu’à 150 °C

 Puissance magnétique

• Possibilité de sélectionner parmi 2 niveaux (I – II)   en fonction de l’objectif de la séparation et des conditions d’exploitation

Système de grilles

• Tubes de recouvrement rotatif, pouvant être tirés, noyaux magnétiques stationnaires – fixes

Labyrinthe de chute

• Le composant rotatif garantit la création d’un labyrinthe de chute parfait.

Matière du coffret, du composant magnétique

• En standard : acier inoxydable 1.4301 / AISI 304.
• En option : acier inoxydable 1.4404 / AISI 316L (pour un pH acide)

Matière du joint de la porte

• En standard : joint en caoutchouc dont la qualité dépendra de l’opération de séparation à réaliser et des conditions d’exploitation
• En option : joint alimentaire conforme à une utilisation dans l’industrie alimentaire

Tous les matériaux sont certifiés et ont une qualité qui répond aux exigences des normes européennes.

Traitements de surface

• Surfaces extérieures du coffret et cadre de la grille : grenaillage mécanique à l’aide d’un mélange céramique
• Surface extérieure des tubes de la grille : grenaillage mécanique ou polissage en option
• Les surfaces intérieures du coffret sont mécaniquement grenaillées ; pour l’industrie alimentaire, les recoins et les soudures situés à l’intérieur du coffret sont traités conformément aux exigences définies par les normes alimentaires (en option).

Éléments de raccordement

• En standard : une bride correspondant aux dimensions de la tuyauterie
• Les interfaces des brides sont fournies avec le produit.

Finition mécanique/strong>

• Nous garantissons une finition mécanique de qualité et très précise.
• Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Le contrôle de sortie très strict appliqué aux soudures garantit un résultat de haute qualité.
