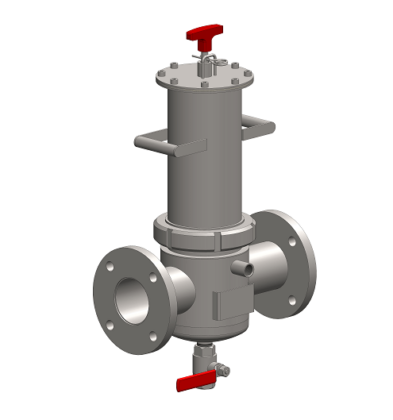

Séparateur magnétique à débit MF – Classic

À l’heure actuelle, le séparateur magnétique MF – Classic est le type de séparateur à débit à nettoyage manuel qui est le plus basique pouvant être utilisé dans des mélanges liquides.

Taille des différents modèles et résolution du séparateur

La société MAGSY fabrique ses séparateurs MF – Classic pour qu’il soit possible de les raccorder à un réseau de tuyauterie de section circulaire et de diamètre
  • DN : 50 ; 65 ; 80 ; 100 ; 150 ; 200 ; 250 mm
Le séparateur est raccordé à la tuyauterie à l’aide d’éléments de raccordements standard – des brides. En fonction des objectifs de la séparation (protection des équipements technologique ou protection du produit) et en fonction des conditions d’exploitation, il est possible d’équiper le séparateur de différentes compositions de noyaux magnétiques afin d’obtenir la puissance magnétique souhaitée et ce, dans six niveaux standardisés. Cela signifie donc que la priorité sera donnée soit à l’induction magnétique soit à la valeur de la force d’adhérence. En fonction de ces critères, il sera ensuite possible de sélectionner la composition du noyau et ce, dans des niveaux allant de I à VI.
Les noyaux magnétiques du séparateur MF – Classic peuvent se déplacer verticalement dans le composant. Grâce à ce système, le nettoyage des tubes pour en éliminer les impuretés Fe qui s’y sont accumulées sera confortable et efficace. Ce système protège simultanément les noyaux magnétiques contre les effets érosifs du milieu liquide.

Principaux avantages du séparateur MF – Classic:

  • Une séparation fiable – un ingénieux labyrinthe ayant maintes fois fait ses preuves ;
  • Un haut niveau de séparation – emploi d’aimants néodymes NdFeB très puissants et réduction des pertes de force magnétique en usinant la paroi du tube de recouvrement pour qu’elle soit la moins épaisse possible ; Possibilité de sélectionner le niveau d’équipement magnétique des noyaux – niveaux I à VI – une solution de séparation adaptée aux conditions d’exploitation et aux objectifs de la séparation ;
  • Un haut niveau de finition mécanique – emploi des meilleurs matériaux, recours à des matériaux certifiés, haute précision en termes de finition, résistance, durabilité, préparation au montage ;
  • Un système de nettoyage confortable du point de vue des utilisateurs – un système de noyaux coulissants, protection des noyaux magnétiques contre les dégradations pouvant être dues aux liquides.
Séparateur magnétique à débit MF – Classic
Séparateur magnétique à débit MF – Classic
Séparateur magnétique à débit MF – Classic

Informations relatives à la qualité des séparateurs

Nous faisons tout pour que nos séparateurs soient de très haute qualité

Spécification technique fondamentale du séparateur MF – Classic

Équipement magnétique

  • Aimants NdFeB très puissants placés dans des tubes de recouvrement
  • Aimant extérieur en forme d’anneau de Ø = 29 et 20 mm, le nombre de noyaux magnétiques de Ø 29 mm ou Ø 20 mm sera défini par la taille du séparateur MF – Classic et par le labyrinthe d’écoulement

Résistance thermique du matériau magnétique

  • En standard : jusqu’à 80 °C
  • En option : jusqu’à 150 ˚C

Puissance magnétique

Spécification technique fondamentale du séparateur MF – Classic

Équipement magnétique

  • Aimants NdFeB très puissants placés dans des tubes de recouvrement
  • Aimant extérieur en forme d’anneau de Ø = 29 et 20 mm, le nombre de noyaux magnétiques de Ø 29 mm ou Ø 20 mm sera défini par la taille du séparateur MF – Classic et par le labyrinthe d’écoulement

Résistance thermique du matériau magnétique

  • En standard : jusqu’à 80 °C
  • En option : jusqu’à 150 ˚C

Puissance magnétique

Système de noyaux magnétiques placés dans des tubes

  • Tubes de recouvrement : diamètre extérieur de 31 mm, respectivement 21 mm.
  • Les noyaux sont enfermés dans des tubes et ils peuvent se déplacer verticalement dans le composant.

Labyrinthe d’écoulement

  • Le nombre de noyaux magnétiques dans les tubes situés dans le corps du séparateur est défini en fonction de la taille du modèle du séparateur MF – Classic en respectant d’une part les exigences relatives à l’efficacité de la séparation et, d’autre part, la garantie d’un débit de fluide continu.

Matière du séparateur

  • En standard : acier inoxydable 1.4301 / AISI 304.
  • En option : acier inoxydable 1.4404 / AISI 316L, éventuellement 1.4571 / AISI 316Ti (pour un pH acide).

Matière du joint du corps et du composant

  • En standard : Joint en silicone dont la qualité dépendra de l’opération de séparation à réaliser et des conditions d’exploitation.
  • En option : Joint alimentaire EPDM conforme à une utilisation dans l’industrie alimentaire.
Tous les matériaux sont certifiés et ont une qualité qui répond aux exigences des normes européennes.

Traitements de surface

  • Surfaces extérieures du corps et du composant du séparateur : grenaillage mécanique à l’aide d’un mélange céramique fin
  • Surface extérieure des tubes de recouvrement : polissage
  • Surfaces intérieures du corps : nettoyage technologique, aucun traitement mécanique

Éléments de raccordement

  • En standard : bride fixe correspondant au diamètre de la tuyauterie DN/PN
  • En option : bride libre ou visserie correspondant au diamètre DN/PN
Les interfaces des brides sont fournies avec le produit. En option, il sera également possible de sélectionner d’autres éléments de raccordement – sera alors considéré comme une version non-standard.

Finition mécanique

  • Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Un contrôle de sortie très strict des soudures garantit une haute qualité de sortie.

Demandez plus d´info!

Nous produisons sur mesure.
Nous nous spécialisons dans le domaine de réalisation des séparateurs magnétiques, adaptés aux besoins de séparation démandée. Pour ça il nous faut connaître des conditions spécifiques, telles que le carractère de la matière et des particules métalliques.

Dispositifs de nettoyage des séparateurs MF – Classic et MF – UP

En tant que fabricant de séparateurs, la société MAGSY s’efforce de développer et de mettre au point des systèmes facilitant le nettoyage de ses propres séparateurs et d’améliorer le confort des opérations de nettoyage. Afin de simplifier le nettoyage des séparateurs manuels, la société MAGSY fabrique des dispositifs de nettoyage qui sont proposés en option sous formes d’équipements facultatifs. Les dispositifs de nettoyage des séparateurs MF – Classic et MF – UP facilitent le processus de nettoyage, améliorent le confort du nettoyage et améliorent la sécurité du travail au moment de la manutention des composants magnétiques du séparateur. Matériau : Inox 1.4301

Utilisation du dispositif de nettoyage

  1. Le composant est démonté du corps du séparateur et est ensuite placé sur le siège du dispositif de nettoyage. La tige du mécanisme coulissant reste en bas – cela signifie donc que les noyaux sont dans la position basse des tubes. Le magnétisme maintient toujours les impuretés FE sur la surface des tubes. Pas sorti = les noyaux restent dans la position basse des tubes.
  2. Tirer sur la tige du mécanisme pour la placer dans sa position haute. De ce fait, les noyaux magnétiques sont également déplacés vers l’espace supérieur des tubes du composant. Le champ magnétique se déplace ainsi vers le haut du composant et les tubes sont ainsi démagnétisé dans l’espace de séparation.
  3. Le champ magnétique qui maintenait les impuretés FE sur les tubes est ainsi interrompu. Les impuretés tombent par gravité dans le bac à déchet.
  4. Les résidus d’impuretés FE qui sont encore maintenues sur les tubes par un faible paramagnétisme pourront être facilement nettoyées à l’aide d’un pinceau.

Emploi du dispositif de nettoyage

  • Améliore le confort du nettoyage
  • Améliore la sécurité du travail et facilite le maintien de l’ordre sur le lieu de travail
  • Prolonge la durabilité des noyaux magnétiques
La société MAGSY vous recommande d’utiliser des dispositifs de nettoyage pour nettoyer ses séparateurs.
