Séparateur magnétique pour citerne MF CIS

Le séparateur magnétique à débit pour citerne de la gamme MF CIS permet de capturer les impuretés ferromagnétiques qui se trouvent dans des matières en poudre sèches qui sont utilisées dans l’industrie alimentaire, chimique ou des matières premières et qui sont transportées dans des wagons-citernes et dans des silos basculants et ce, lorsque le déchargement du mélange friable est réalisé en ayant recours à de l’air comprimé. Ce type de séparateur est utilisé pour réaliser une protection finale du produit au moment de son expédition et de sa livraison.

Associée à une finition parfaite et au système de nettoyage, l’excellente puissance magnétique de ce séparateur permet de répondre aux exigences des clients les plus exigeants appartenant à divers secteurs industriels où la propreté finale du produit est très importante.

Avantages du séparateur magnétique pour citerne MF CIS

  • Manipulation et nettoyage très simples, flexibilité.
  • Peut également être installé de manière fixe dans le poste de réception de la matière.
  • Force d’adhérence et induction élevées.
  • A été conçu pour être utilisé sur des réseaux de tuyauterie courants – 80 mm (G 3“) et 100 mm (G 4“).
  • Satisfait aux normes applicables à une utilisation dans l’industrie alimentaire (par exemple la norme EN 1935/2004).
  • Fabriqué en acier inoxydable 1.4301.
  • Accessoires : tamis conique ou plat démontable + box de sécurité.
  • Résistance, durabilité, préparation au montage.
  • Certificat des propriétés magnétiques – mesuré à l’aide d’un appareil calibré et mesure réalisée par un personnel formé. Contrôles réguliers et mesures de contrôle réalisés dans vos locaux par le département de SAV de la société MAGSY.
  • Intégré dans un système de fourniture rapide.

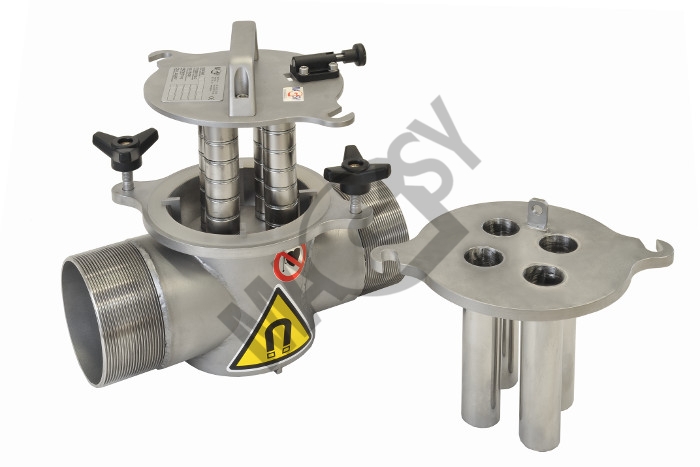

Séparateur magnétique pour citerne MF CIS
Séparateur magnétique pour citerne MF CIS
Séparateur magnétique pour citerne MF CIS
Séparateur magnétique pour citerne MF CIS

Taille des différents modèles

En standard, le séparateur MF CIS est équipé d’un filetage G3“ et G4“ – 80 et 100 mm.

Fonctionnement du séparateur MF CIS

La matière friable traverse un labyrinthe parfait composé de 4 tubes magnétiques d’un diamètre de 30 mm qui sont équipés d’aimants NdFeB. D’un point de vue capacité, le corps du séparateur a été conçu pour éviter les pertes de pression lors du déchargement et pour ne pas prolonger inutilement la durée du déchargement. Ce séparateur a été conçu pour résister à une pression maximale de 2 bars lorsqu’il est utilisé avec des matières qui sont parfaitement friables et qui ne sont pas abrasives.

Structure du séparateur MF CIS

Ce séparateur est formé de deux parties qui sont entièrement amovibles – le corps du séparateur et un composant magnétique. Le composant comportant les tubes magnétiques pourra être sorti du corps du séparateur magnétique grâce à un verrou à baïonnette et les noyaux magnétiques néodymes pourront ensuite être placés en position haute en tirant sur la poignée prévue à cet effet. De ce fait, les tubes de recouvrement en inox seront démagnétisés et les métaux accumulés en tomberont.

Informations relatives à la qualité des séparateurs

Nous faisons tout pour que nos séparateurs soient de très haute qualité

Procédure de nettoyage du séparateur MF CIS

Le box de sécurité a été conçu pour protéger les noyaux magnétiques contre les détériorations qu’ils pourraient subir au moment de leur nettoyage. Ce box protège également le séparateur durant son transport dans le compartiment de rangement de la citerne. En accessoires, nous proposons également un tamis conique ou plat (avec interface) qu’il sera possible d’installer sur le séparateur MF CIS en cas de besoin. Ce séparateur est en inox 1.4301 et son traitement de surface est réalisé par grenaillage. Les tubes qui recouvrent les noyaux magnétiques sont en acier inoxydable 1.4301 poli. Sur demande, nous pouvons également fournir un séparateur pour citernes qui sera intégralement poli. Vu que ce séparateur ne pèse que 12 kg, il pourra sans aucun problème être manipulé par une seule personne.

Spécification technique fondamentale

Équipement magnétique

  • Aimants NdFeB très puissants placés dans des tubes de recouvrement polis

Résistance thermique du matériau magnétique

  • En standard : jusqu’à 80 °C

Puissance magnétique

Matière du séparateur

  • En standard : acier inoxydable 1.4301 / AISI 304.
  • En option : acier inoxydable 1.4404 / AISI 316L (pour un pH acide)

Résistance à la pression

  • En standard : 2 bars
  • Sur demande, il est possible de réaliser des modèles résistant à des pressions plus élevées

Traitements de surface

  • Surfaces extérieures et corps du séparateur : grenaillage mécanique à l’aide d’un mélange céramique
  • Surface extérieure des tubes de recouvrement : polissage

Éléments de raccordement

  • En standard : tube fileté de 80 ou 100 mm
  • Sur demande, il est possible de prévoir des raccords de pompier à fermeture rapide

Matière du joint

  • En standard : joint répondant aux exigences de l’industrie alimentaire
  • En option : joint bleu détectable destiné à l’industrie alimentaire ou en fonction des demandes du client

Accessoires fonctionnels en option

    • Box de sécurité résistant destiné au séparateur MF CIS – protègera les noyaux magnétiques au moment de leur nettoyage et le séparateur durant son transport (comporte un pinceau et un chiffon – conforme à une utilisation dans l’industrie alimentaire – et 2 écrous papillons de rechange)
    Tamis conique (5 mm) ou tamis plat (15×15 mm), avec interface
Box de sécurité résistant
Box de sécurité résistant
Tamis conique (5 mm)
Tamis conique (5 mm), avec interface

Finition mécanique

Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Le contrôle de sortie très strict appliqué aux soudures garantit un résultat de haute qualité.
