Tambour magnétique

Conception du tambour magnétique

Le tambour magnétique se compose d’une enveloppe extérieure rotative en acier inoxydable avec un manchon et un noyau magnétique équipé d’aimants en ferrite ou d’aimants très puissants en néodyme NdFeB. Ces aimants créent le champ magnétique nécessaire à la surface du tambour, grâce auquel les particules métalliques sont capturées et entraînées au-delà de l’axe du tambour. C’est là que se produit la démagnétisation et que les métaux tombent spontanément, contrairement aux matériaux séparés non métalliques qui tombent avant l’axe du tambour magnétique.

Animation du fonctionnement du tambour magnétique

Possibilités d’utilisation du tambour magnétique

Le tambour magnétique est fabriqué en acier inoxydable et nous pouvons le dimensionner selon vos besoins. L’utilisation d’un tambour magnétique augmente considérablement la qualité du matériau traité. Il convient également lorsqu’il est nécessaire de protéger les équipements en aval contre les dommages causés par les particules métalliques.

Convoyeur vibrant (alimentateur vibrant) devant le séparateur magnétique

Ce convoyeur répartit le matériau accumulé sur le convoyeur en une couche uniforme sur toute la largeur de la bande. Le matériau est alors plus facile et mieux séparé, en particulier lorsqu’on utilise un séparateur métallique non magnétique, une plaque magnétique, un tambour magnétique ou un rouleau magnétique. Le convoyeur vibrant convient aux produits en vrac secs. Il ne convient pas aux matériaux fins et collants. L’auge haute du convoyeur empêche les matériaux indésirables de tomber de la bande transporteuse.

• Vitesse de la bande : la vitesse d’alimentation est réglée en fonction du type de matériau à transporter.
• Unité d’entraînement : 2x vibromoteurs, W 20 NX, p=0,55 kW 230/400 V, 50 Hz
• Longueur du convoyeur : 1040 mm
• Capacité de transport : selon le type de matériel à transporter

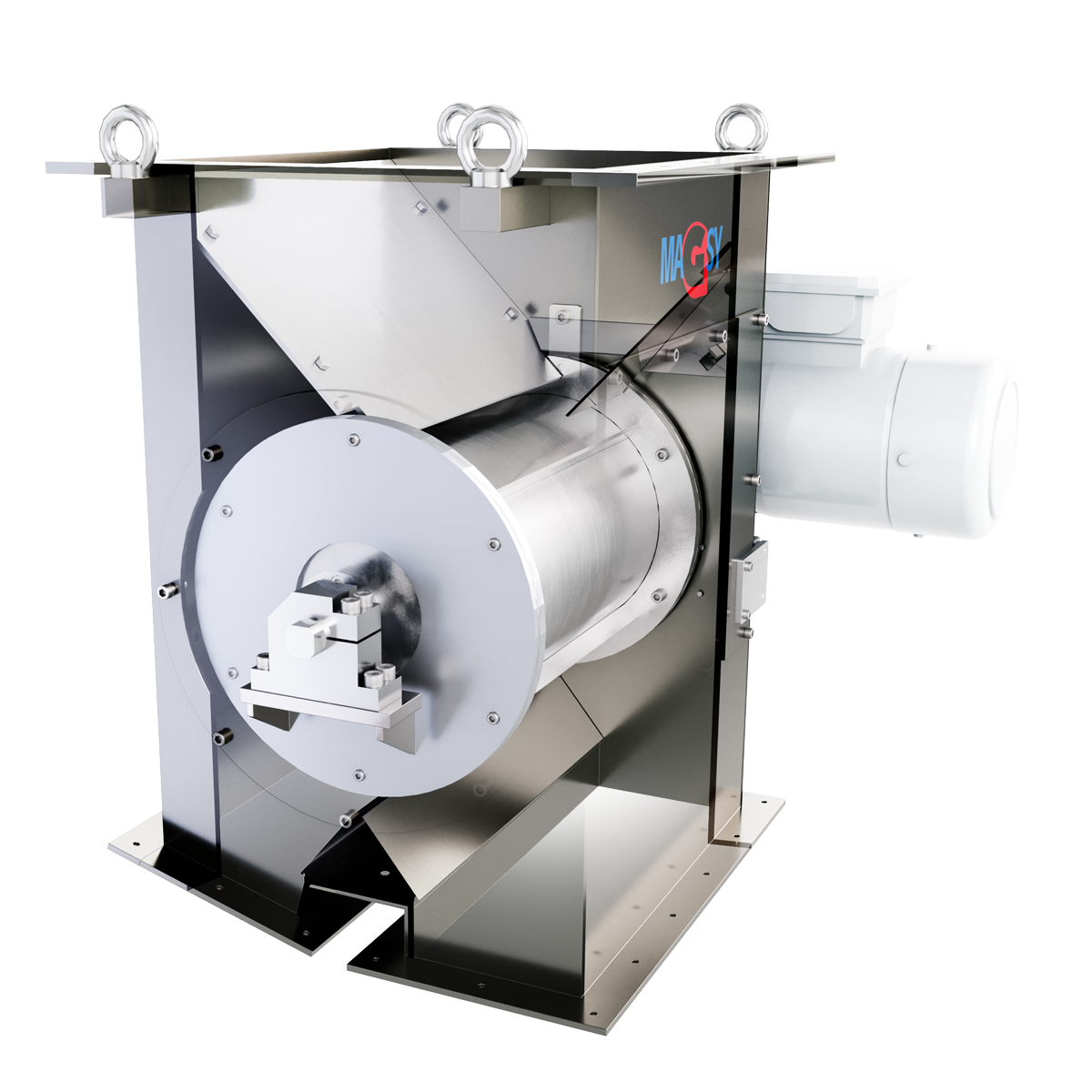

Tambour magnétique dans une armoire MBZ

Pour faciliter considérablement l’installation du tambour magnétique, nous fournissons également le tambour magnétique avec l’armoire. Le principe de séparation est exactement le même que pour le tambour magnétique. Dans cette version, le tambour magnétique est installé dans l’armoire et la fixation du tambour magnétique n’est plus nécessaire.

Avantages de la construction en armoire

Le matériau à séparer est versé dans la structure du caisson par son ouverture supérieure. La structure du caisson est terminée par deux ouvertures par lesquelles les métaux et les matériaux séparés tombent séparément. Le diamètre, la longueur du tambour et les dimensions de la structure de l’armoire sont adaptés à vos besoins.

Le tambour magnétique en boîte est fourni avec le moteur et le réducteur et peut être équipé d’aimants en ferrite ou d’aimants en néodyme NdFeB nettement plus puissants.

Déflecteur réglable qui dirige le flux de matériau dans le tambour.

Tambour magnétique en armoire à deux étages MBZD

Ce tambour magnétique à deux étages trouvera son application dans les opérations où une qualité de séparation encore plus élevée est nécessaire par l’ajout d’un tambour magnétique supplémentaire. Une autre application consiste à minimiser la contamination des métaux capturés par le matériau séparé – lorsque la pureté la plus élevée possible des métaux séparés doit être atteinte.

Tambour à double étage

Les tambours magnétiques de ce séparateur peuvent être équipés d’aimants en ferrite et d’aimants très puissants en néodyme NdFeB. Il est également possible de les combiner, un tambour magnétique étant alors équipé d’aimants en ferrite et l’autre d’aimants en néodyme. Nous vous recommandons de nous consulter pour le choix du type d’aimants approprié et l’ordre correct des tambours lorsque vous combinez les deux types d’aimants. Veuillez nous contacter pour nous faire part de votre demande. Nous nous ferons un plaisir de vous conseiller.

Avantages du tambour magnétique

1. combinaison de tambours avec différents aimants
2. séparation de haute qualité
3. contrôle de la vitesse de chaque tambour séparément
4. adaptation à vos besoins

Utilisation du tambour magnétique

• séparation parfaite
• minimisation de la contamination des métaux capturés par les matériaux séparés

Adaptabilité à vos besoins

Vous pouvez sélectionner individuellement la vitesse de chaque tambour. Sur demande, nous pouvons équiper le tambour d’une signalisation sonore et lumineuse.

Nous adaptons les dimensions du séparateur à votre technologie, nous recommandons le diamètre et la longueur appropriés des tambours et nous vous aidons à choisir les aimants les mieux adaptés.
